Co to jest pasek rozrządu
Pasek rozrządu to antypoślizgowy mechaniczny pasek napędowy i termin ten może odnosić się do: Paska zębatego, elastycznego paska z zębami uformowanymi na jego wewnętrznej powierzchni. Pasek rozrządu (wałek rozrządu) , pasek zębaty używany do napędzania wałka rozrządu (ów) w silniku spalinowym (specyficzne zastosowanie paska zębatego)
Jakie są zalety paska rozrządu
Wydajność dzięki pozytywnemu napędowi
Paski rozrządu są napędzane kołem zębatym (a nie naprężonym), co oznacza, że nie przesuwają się ani nie pękają w systemie przenośnikowym, co powoduje problemy z prowadzeniem. Prowadzi to do skrócenia przestojów na konserwację i ogólnego zwiększenia wydajności.
Pozytywne indeksowanie dla lokowania produktu
Gdy kierownicy zakładów potrzebują, aby linia pakująca zatrzymywała się i uruchamiała w dokładnym czasie lub miejscu, mogą to zapewnić paski rozrządu. Pasek nie ślizga się ani nie roluje, co pozwala na dokładne umiejscowienie produktu.
Synchronizacja wydajności
W przypadku równoległych linii aplikacji pracujących z tą samą prędkością, paski rozrządu mogą poruszać się w dokładnej synchronizacji, ponieważ są produkowane w zestawach dopasowań.
Wytrzymuje rozruchy pod obciążeniem udarowym
Nawet w warunkach, w których prędkość paska musi przejść od stacjonarnej do 60 stóp na minutę, paski rozrządu mogą wytrzymać rozruch pod obciążeniem udarowym ze względu na swój wysoki moment obrotowy.
Trwałość materiału
Paski rozrządu są zbudowane tak, aby wytrzymać trudne warunki pracy (nie dochodzi do rozciągania ani kurczenia się, jak w przypadku pasków materiałowych), co prowadzi do zwiększenia żywotności paska.
Dlaczego właśnie my
Rozwiązania niestandardowe:Rozumiemy, że każde zastosowanie ma unikalne wymagania, a nasz zespół może współpracować z Tobą w celu opracowania niestandardowych kół zębatych dostosowanych do Twoich konkretnych potrzeb. Niezależnie od tego, czy szukasz niezawodnego producenta niestandardowych kół zębatych, który spełni Twoje unikalne wymagania, posiadamy wiedzę i doświadczenie, aby zapewnić wysokiej jakości rozwiązania, których potrzebujesz.
Zapewnienie jakości:Jesteśmy dumni z dostarczania zębatek o najwyższej jakości, precyzji i wydajności. Nasze produkty przechodzą rygorystyczne testy, aby mieć pewność, że spełniają lub przekraczają standardy branżowe.
Pomoc techniczna:Nasz doświadczony zespół jest gotowy pomóc Ci w wyborze produktu, udzieleniu wskazówek dotyczących instalacji i wszelkich zapytaniach technicznych.
Obszary zastosowań:Koła zębate są szeroko stosowane w różnych gałęziach przemysłu, w tym w systemach przenośników, maszynach pakujących, sprzęcie rolniczym i nie tylko.
Jak działają paski rozrządu
Praca paska rozrządu ma charakter cykliczny. Jego podstawową funkcją jest obracanie koła pasowego wałka rozrządu, synchronizując to koło pasowe z kołem pasowym wału korbowego. Niektóre modele mają dwa koła pasowe wałków rozrządu. Pasek rozrządu synchronizuje zawory i tłoki tak, aby w odpowiednim momencie popychały krzywki na wałek rozrządu. Proces ten można porównać do pedałowania na rowerze. Krzywki muszą osiągnąć szczyt cyklu, zanim zawory i tłoki ponownie popchną je w dół.
Wewnętrzna część paska zawiera zęby odpowiadające zębatkom. Zęby powodują tarcie, gdy pasek rozrządu styka się z kołem zębatym wału korbowego i wałka rozrządu. Jeśli zęby zostaną uszkodzone, pasek rozrządu może spowodować utratę synchronizacji wału korbowego i wałka rozrządu. To powoduje wyrzucenie rozrządu zaworowego i tłokowego, co może zniszczyć zawory i tłoki. Uszkodzenia są często jeszcze większe, jeśli masz łańcuch rozrządu.
Każdy pasek rozrządu wymaga również napinacza, aby utrzymać nacisk na pasek rozrządu. Napinacz może być sprężynowy, uruchamiany ciśnieniem oleju lub ustawiany ręcznie. Napinacze zapewniają, że pasek rozrządu zapewnia wystarczające napięcie, aby poruszyć wszystkie koła pasowe napędzające elementy silnika.
Skład paska rozrządu
Pasek rozrządu składa się z kilku elementów, w tym napinacza, warstwy wierzchniej i bloków. Oto funkcje i wymagania każdego komponentu
Członek napinający:Element napinający jest zwykle wykonany z materiałów o dużej wytrzymałości, takich jak drut stalowy lub kevlar. Jego główną funkcją jest przenoszenie głównej siły rozciągającej napędu pasowego. Element napinający musi spełniać wymagania, takie jak wysoka sztywność na rozciąganie, długa trwałość zmęczeniowa i stała długość, aby zapewnić, że pasek rozrządu będzie w stanie wytrzymać wysokie napięcie i utrzymać stabilną pracę podczas procesu przenoszenia.
Warstwa wierzchnia:Warstwa wierzchnia to część zakrywająca cięgno i jest zwykle wykonana z materiałów takich jak poliuretan. Jego główną funkcją jest przenoszenie sił ścinających przy jednoczesnym zapewnieniu stabilności bocznej podczas ruchu paska rozrządu. Warstwa wierzchnia musi charakteryzować się dużą wytrzymałością, dużą odpornością na ścieranie i dobrą odpornością na olej, aby zapewnić, że pasek rozrządu może utrzymać stabilną pracę przekładni przy dużych obciążeniach i trudnych warunkach pracy.
Bloki:Bloki są przyspawane do tylnej części paska rozrządu i można je dostosować pod względem kształtu i rozmiaru w oparciu o określone funkcje i wymagania. Celem bloków jest zapewnienie możliwości blokowania lub mocowania osprzętu lub przedmiotu obrabianego. W zależności od potrzeb aplikacji, bloki mogą mieć różne kształty i rozmiary, aby dostosować się do różnych scenariuszy pracy.
Dzięki odpowiedniemu połączeniu i zaprojektowaniu tych elementów przenośnikowy pasek rozrządu może zapewnić niezawodne działanie przekładni i zróżnicowaną funkcjonalność. Cięgno przenosi główną siłę rozciągającą, warstwa wierzchnia przenosi siły ścinające i zapewnia stabilność boczną, natomiast bloki oferują określone funkcjonalności i możliwość mocowania osprzętu. Wspólna praca tych elementów sprawia, że przenośnikowy pasek rozrządu jest ważnym urządzeniem transmisyjnym szeroko stosowanym w różnych sektorach przemysłu.
Pasek rozrządu koordynuje cykl spalania silnika, łącząc wał korbowy i wałek rozrządu. Wał korbowy obraca się wraz z ruchem tłoków, a wałek rozrządu steruje ruchem zaworów dolotowych i wydechowych.
Każdy cylinder ma zawory dolotowe, które otwierają się, aby wpuścić powietrze i paliwo do komory spalania. Gdy do komory dostanie się odpowiednia ilość powietrza i paliwa, wałek rozrządu zamyka zawory, a tłok przesuwa się w górę w cylindrze, sprężając mieszankę paliwowo-powietrzną. Następnie świeca zapłonowa zapala mieszankę, która eksploduje, zmuszając tłok do cofania się w dół cylindra i obracając wał korbowy. W tym momencie wałek rozrządu powoduje otwarcie zaworu wydechowego, umożliwiając spalinom powstałym w wyniku eksplozji opuszczenie cylindra i proces rozpoczyna się od nowa.
Aby proces przebiegał skutecznie i nie powodował wysadzenia silnika, wszystkie zawory i tłok muszą poruszać się w starannie skoordynowanym tańcu. Obrót wału korbowego przenoszony jest przez pasek rozrządu, który powoduje ruch wałka rozrządu.
Materiał paska rozrządu
Paski rozrządu wykonane są z różnych materiałów, w zależności od konkretnego zastosowania i wymagań. Do najpowszechniejszych materiałów stosowanych w produkcji pasków rozrządu należą
Guma:Głównym składnikiem pasków rozrządu jest zazwyczaj specjalnie opracowana mieszanka gumowa. Guma zapewnia elastyczność, trwałość i odporność na zużycie. Pomaga także w pochłanianiu wibracji i hałasu.
Sznur wzmacniający:Aby zwiększyć wytrzymałość i stabilność paska rozrządu, w gumie osadzone są linki wzmacniające. Sznury są zwykle wykonane z materiałów o wysokiej wytrzymałości, takich jak włókno szklane, aramid (kevlar) lub włókno węglowe. Liny te zapewniają wytrzymałość na rozciąganie niezbędną do wytrzymania obciążeń i naprężeń podczas pracy.
Tkanina:Paski rozrządu często mają warstwę tkaniny po stronie zębów, która pomaga zmniejszyć tarcie, hałas i zużycie. Tkanina może być wykonana z materiałów takich jak nylon lub poliester.
Powłoka zęba:Niektóre paski rozrządu mają powłokę zębatą lub okładzinę poprawiającą przyczepność i wydajność. Powłoka może być wykonana z materiałów takich jak nylon, poliuretan lub guma, które zapewniają ulepszone właściwości cierne i odporność na zużycie.
Metalowe wstawki:W niektórych przypadkach paski rozrządu mogą mieć metalowe wstawki lub wzmocnienia osadzone w gumie, aby zapewnić dodatkową wytrzymałość i stabilność. Wkładki te mogą być wykonane z materiałów takich jak stal lub aramid.
Należy pamiętać, że konkretny skład i materiały użyte w paskach rozrządu mogą się różnić w zależności od producenta, zamierzonego zastosowania i pożądanych właściwości użytkowych. Różne branże i zastosowania mogą wymagać określonych materiałów lub zmian w konstrukcji pasków rozrządu, aby spełnić ich unikalne wymagania.
Konserwacja paska rozrządu
5 minut Przeczytaj
Pasek rozrządu ma wiele zalet: dokładność pozycjonowania, prędkość, niskie koszty utrzymania i wysoka wydajność. Aby utrzymać pasy w dobrym stanie, należy przestrzegać kilku podstawowych procedur konserwacji i montażu. Jeśli pasek ulegnie przedwczesnemu uszkodzeniu, na co wskazują rodzaje awarii? Czy Twój pasek był narażony na działanie zanieczyszczeń, czy został zaciśnięty, czy nieprawidłowo wyrównano?
Prawidłowe napięcie i wyrównanie paska ma kluczowe znaczenie dla jego żywotności, bez niego pasek ulegnie przedwczesnej awarii i spowoduje przestoje. Do naciągnięcia paska wymagany jest system napinający. Naciąg może wywierać napięcie na stronę zębatą (wewnątrz) lub na zewnątrz (strona tylna) paska. Skontaktuj się z producentem paska, aby dowiedzieć się, jaki jest minimalny promień zgięcia wybranego paska. Minimalny promień gięcia po stronie wewnętrznej i tylnej będzie inny, dlatego przed rozpoczęciem projektowania należy dokładnie sprawdzić.
Po wybraniu metody napinania i poznaniu odległości od środka, liczby zębów na każdym kole pasowym, mocy i prędkości roboczej, możesz skonsultować się z producentem paska, aby określić właściwe napięcie paska. Podają cztery liczby: nowy pasek, stary pasek oraz maksymalne i minimalne napięcie dla każdego. Parametry nowego i starego paska będą się różnić ze względu na docieranie paska lub osadzanie się na kole pasowym, w miarę jak pasek wchodzi w koło pasowe, wymagane napięcie będzie się zmniejszać. Pasek uznaje się za uszkodzony po 8 godzinach użytkowania, co w przemyśle uznaje się za pasek stary lub używany. Teraz, gdy znasz już prawidłowe napięcie, musisz napiąć pasek. Istnieją dwa dobre sposoby ustawiania napięcia paska; pierwsza metoda, trzpień sprężynowy, choć skuteczna i tania, nie jest najdokładniejszą metodą pomiaru. Druga metoda wykorzystuje wibracje podobne do tunera gitarowego, co jest droższym, ale także najdokładniejszym sposobem pomiaru napięcia.
Naprężenie tłoka
Poniżej znajduje się typowe narzędzie do napinania sprężyny – na trzonku tłoka znajduje się O-ring, który porusza się, aby wskazać siłę, przy pewnym ugięciu.
Gdy już znasz prawidłową siłę i ugięcie podane przez producenta, użyj linijki lub sznurka jako punktu odniesienia i linijki po stronie odchylenia narzędzia, aby określić, jak daleko należy przesunąć pasek. Odchylenie miernika zwróci wartość siły za pomocą wskaźnika pierścienia uszczelniającego na wale miernika siły. Użyj uchwytu, aby odpowiednio dopasować pasek.
Napinanie dźwiękowe
Wprowadzając parametry systemu do dźwiękowego urządzenia napinającego, może ono wykorzystać częstotliwość do obliczenia napięcia. Szczegółowe informacje dotyczące jego obsługi można znaleźć w instrukcji obsługi urządzenia. Po prostu pociągnij pasek jak strunę gitary i umieść mikrofon nad paskiem, aby dokonać odczytu, jak pokazano poniżej. Po dokonaniu odczytu odpowiednio dostosuj napięcie.
Wyrównanie podczas montażu paska jest niezbędne dla utrzymania jego trwałości. Istnieją dwa rodzaje niewspółosiowości; kątowe i równoległe; każdy typ jest na zdjęciu. Metoda regulacji wyrównania będzie zależeć od konstrukcji maszyny. Użyj sznurka lub prostej krawędzi, aby upewnić się, że 4 punkty po obu stronach kół pasowych zetkną się z prostą krawędzią; jeśli nie ma 4 punktów styku, koła pasowe będą wymagały regulacji.

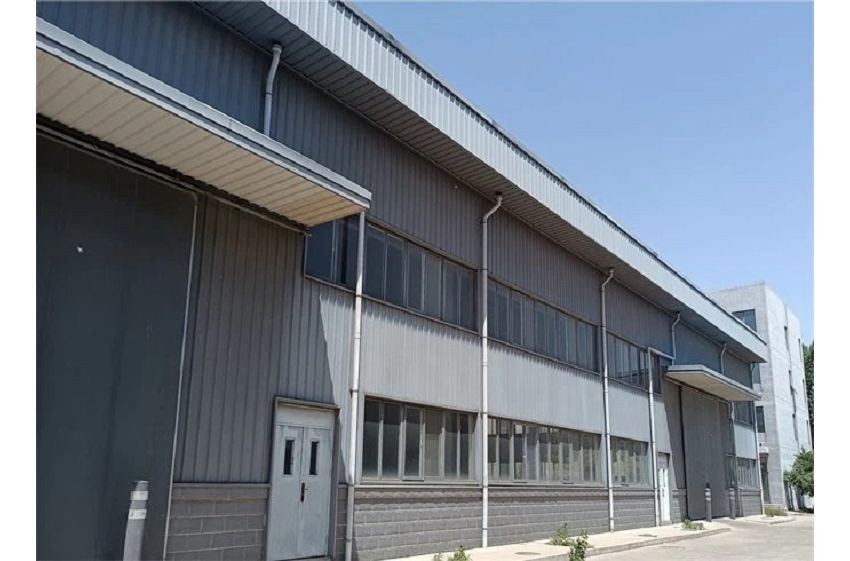

Nasz zakład
Nasza fabryka powstała w 2000 roku, a w 2010 roku założyliśmy zagraniczną firmę handlową-Tianjin Ounaida Transmissions Machinery Trading Co., Ltd. Nasza fabryka dysponuje zaawansowanym i precyzyjnym sprzętem, aby skutecznie zakończyć produkcję produktów.
